GT32-E

  • 基本資料
  • 型號規格
  • 附件
  • 輔助設計

  • 適應環境性能強的耐用系列GT32-E新登場！

    耐用系列

    C-UL-US CE Marking

    UL/C-UL 、CE 已取得。
    UL : Listing認證

    特點

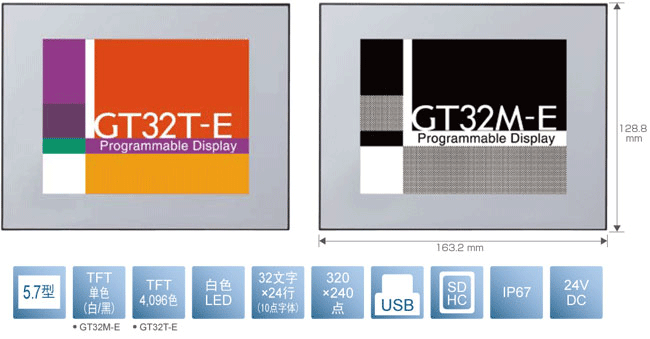

    5.7型

    ■GT32T-E
    5.7型、長壽命LED背光燈、配備彩色TFT 4,096色液晶。

    ■GT32M-E
    5.7型、長壽命LED背光燈、配備單色TFT 16色階液晶。

    共通特點

    ■在陽光下也具有卓爾不凡的辨認性
    提高了亮度、對比度、視角。

    ■對應較廣的使用溫度范圍，在室外也可使用
    -20℃～+60℃的使用溫度范圍，提高了環境適應性。

    ■抗紫外線，不易折射的前面板
    所采用的前面板經過了遮蔽紫外線的防眩處理。

    ■較高的防水性，在水花四濺的場所中也可使用
    面板前面符合IP67，采用了水滴難以從背面上部侵入的結構。

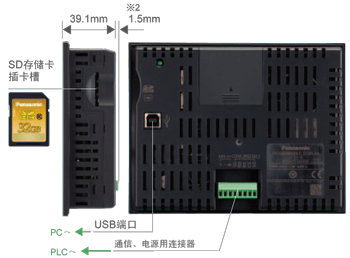

    ■標準配備SD/SDHC存儲卡插卡槽※1
    可簡單地對畫面數據進行復制、備份、還原。

    ■標準配備USB接口
    可使用現有的USB線纜連接計算機與GT32-E，并傳輸畫面。 如果連接本公司的PLC FP系列，還可使用穿越功能，同時對PLC/可編程智能操作面板進行調試。

    ■電源部分變壓器絕緣
    由于對電源部分采取了絕緣處理，因此進一步提高了可靠性。

    ※1：CLASS 10最多對應32GB的容量。

    在陽光下也具有卓爾不凡的辨認性

    采用高對比度液晶
     提高了對比度，更加清晰可見。

    采用高亮度背光燈
    與傳統機型相比，顯得十分明亮，更加易于辨認。

    彩色型

    彩色型

    單色型

    單色型

    不易折射、清晰可見的畫面顯示

    為抑制折射，前面板中采用了防眩處理
     (即使是在室外使用，也不易看到指紋)

    不易折射、清晰可見的畫面顯示

    折射比較

    折射比較

    無需擔心紫外線造成的部品老化

    前面板采用了紫外線不能穿透的材料
     通過UV切割層與UV吸收層來遮蔽紫外線
     可防止液晶和觸摸屏發生老化

    紫外線穿透性能

    紫外線穿透性能

    更高的防水性能

    面板前面的保護結構符合IP67
    在室外和水花四濺的場所也可放心使用。

    采用了水滴難以從背面上部侵入的結構【正在申請專利】

    可在較廣的溫度范圍內使用

    可在-20℃～+60℃的范圍內使用
     (水平安裝時為-20℃～+55℃)
     采用了TFT液晶，低溫時仍能快速切換畫面。
     采用了LED背光燈，低溫環境下也不會縮短壽命。
     無需采用加熱器來應對低溫。

    實現了較低的消耗功率

    彩色型(GT03T-E) : 3.1W以下
    單色型(GT03M-E) : 1.9W以下
    彩色型(GT32T-E) :  7.2W以下
    單色型(GT32M-E) :  4.8W以下

    唯有松下可提供的
    SD解決方案

    通過SD連接、通過SD擴展
     小型觸摸屏的品質也得到了顯著的提高，如今，美觀的顯示與易讀的文字等已成為了理所當然的事。
     我們認為，今后的發展重點在于計算機與其他機器協作時，“如何使操作更加簡便？”以及“能夠?qū)崿F(xiàn)哪些便利的操作？”  于是，我們推出了松下電SUNX的可編程顯示器。
     使用SD存儲卡進行數據傳輸、保存數據并開拓新的用途……
     為您提供與時俱進的GT系列。

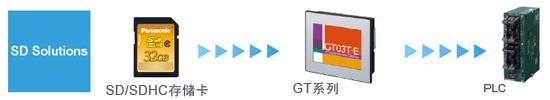

    無需計算機即可傳輸PLC程序

    使用SD/SDHC存儲卡不僅可更改GT畫面程序，還可更改PLC的梯形程序圖。
     僅使用SD/SDHC存儲卡，“任何人都能簡單地”修改程序。

    無需計算機即可傳輸PLC程序
    ※除FP7外本公司FP系列

    讀取SD卡數據的功能

    對于配備有SD存儲卡插槽的GT，可通過USB連接，將插入到本體的SD存儲卡所保存的記錄數據等讀取到計算機。

    讀取SD卡數據的功能
    需要在計算機上安裝GT_SD_Reader軟件。安裝Terminal GTWIN（Ver.2.E1～）的同時，會自動安裝該軟件。
     GT本體的固件版本也必須對應本功能。所使用的固件版本不對應該功能時，請從本公司的網站下載，并進行升級。

    使用SD記錄功能可“簡單地實現可視化”

    可自動收集電力監控表的電力值等，并當場顯示為圖表，便于盡快解決問題

    • 可使用GT本體將電力值等數據收集到SD/SDHC存儲卡內，并將記錄數據顯示為圖表。
      無需使用計算機來顯示，也無需使用數據記錄儀來收集數據，可簡單地實現“可視化”。

    • 顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。

    • 記錄數據保存用的觸發條件有三種選擇。
      (1)指定時間 (2)按照一定的周期(1秒～24小時) (3)指定條件

    • 由于使用SD/SDHC存儲卡，因此可保存容量較大的數據，還可隨身攜帶。



    使用SD記錄功能可“簡單地實現可視化”

    SD配方功能

    生產多品種時，通過計算機最多可簡單設定64個品種、4,096設備的配方數據。
     可將編制好的配方數據保存到SD/SDHC存儲卡內，并將指定數據寫入PLC或從PLC中讀出。

    通過SD來保存報警記錄

    通過SD來保存報警記錄

    可將GT內部存儲器所保存的報警記錄存儲到SD卡內，因此可通過計算機來管理故障情況，使管理變得更簡單。

    提高了畫面設計的自由度!

    提高了畫面設計的自由度!

    GT系列可通過模擬觸摸方式，以1點為單位進行部品、文字配置，采用Windows?字體，可使用豐富的文字尺寸(10～240點)自由地設計畫面。
    ※最大尺寸因機型而異。

    圖表功能

    圖表功能

    顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。

    狹窄的場所中可縱向顯示

    狹い場所には縦置き表示

    由于可實現縱向顯示，因此可安裝在較為狹窄的空間內。提高了系統設計的自由度，還可實現小型化。另外，還對應無安裝場所的窄長型裝置。

    滾動顯示功能

    流れ表示機能

    畫面下部區域可滾動顯示最大64個文字(全角)的信息(128種)。

    多功能按鍵

    使用該按鍵可實現設置多個數值、變更畫面等多個操作。

    4,096色的部品庫[GT05S／GT32T-R／GT03T-E／GT32T-E]

    4,096色的部品庫

    備有提高辨認性和操作性的3D按鍵。

    配備FP監控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

    ※FP7除外
    五大便利功能，進一步提高GT與本公司FP系列PLC之間的親和性

    [1] 設備監控(可對FP系列所擁有的設備寫入值進行顯示和變更。備有三種模式。)
    (1)Easy Monitor：想要輕松監控時可使用該模式。指定1種設備后，可連續進行顯示、變更。
    (2)Entry Monitor：想要一次性查看多種設備時可使用該模式。對于想要顯示的設備，可逐個進行登錄、變更。
    (3)Forced On/Off：想要強制性地使輸出ON/OFF時可使用該模式。對于想要控制輸出的設備，可逐個進行設定。
    [2] 系統寄存器監控(可對系統寄存器的數值進行顯示和變更)
    可指定系統寄存器的No.，顯示數值或者變更數值。
    [3] 共用存儲器監控(可顯示共用存儲器的數值)
    插槽No.、數據庫No.：可指定地址，顯示數值。不能變更數值。
    [4] 報錯監控(可顯示FP系列所發生的報錯)
    可顯示自診斷的結果、錯誤代碼和錯誤標志，還可清除報錯。
    [5] 密碼設定(為保護FP系列程序的讀取和寫入，可設定密碼)
    利用FP系列的密碼保護功能，可登錄或者清除密碼。

    配備FP監控功能

    可連接多臺本公司的FP系列PLC與GT(RS485型)

    GT鏈接功能
     無需使用通信程序，本公司的1臺PLC上最多可連接32臺GT。即使是在搬運線等較遠的場所，也可執行同樣的畫面操作，另外，還可減少PLC的安裝臺數，從而削減生產工序的成本。

    GTリンク機能
    ※1　伴隨連接臺數的增加，反應速度變慢。請?jiān)趯?shí)際機器上確認。
    ※2　與1:1連接時相比，反應時間會相對的變長。
          如獲得充分的性能，請?jiān)谙到y(tǒng)設計時進行評價。

    可連接多臺PLC的功能
     1臺GT上最多可連接31臺PLC?？墒褂?臺GT來集中監控多條生產線的進度，或執行操作。

    PLC多臺連接功能
    ※1　不可用于PLC間的數據鏈接。
    ※2　與1:1連接時相比，反應時間會相對的變長。
          如獲得充分的性能，請?jiān)谙到y(tǒng)設計時進行評價。

    通過密碼進行管理，加強安全性

    使用密碼保護、操作安全功能，可保護本體的數據資產，并能通過密碼來管理操作權限。
     密碼保護功能
     利用密碼限制本體畫面數據的上傳，保護本體的數據資產。
     操作安全功能
     操作人員(最多64人)可分別設定密碼，還可按照部品設定最多16級的顯示、操作權限。通過本體可修改登錄用戶名和密碼。

    利用穿越功能提高現場的工作效率

    使用GT與本公司的PLC FP系列進行通信的同時，可傳輸GT畫面數據，并進行PLC的調試。

    簡單地切換語言

    表示言語を簡単切替

    以往需要制作各個語種的畫面，但使用顯示語言切換功能，即可按照各個部品同時登錄多種語言( 最多16種) 。
    Microsoft? Excel?簡單地編輯字符串，并進行導入。

    設備寫入

    設備寫入

    可根據PLC狀態和畫面No.來修改PLC的數據，或者使位置ON/OFF。
     另外，還可執行設備之間的四則運算。

    ※畫面里的顯示器是代表機種。
